創(chuàng)想儀器GLMY直讀光譜儀產(chǎn)品知識問答:
１、直讀光譜儀怎樣選擇合適的分析譜線？
元素的分析線多為其靈敏線，應(yīng)選擇自吸小、展寬較小、無其他元素干擾等特點的譜線。對于不同的基體，同一元素的分析線可能不同；即使同一基體的同一元素，在低含量段和高含量段的分析線也會不同。多道式光譜儀受PMT排布的限制，一般最多只能測量60多條譜線，在譜線的選擇上很難根據(jù)基體、含量和干擾情況做最優(yōu)化的配置，如Si的分析線一般只提供一條；而全譜型光譜儀一次采集即可獲得上萬條譜線，譜線選擇更為靈活。如，在低合金鋼中，Si的分析線選288.16，可以使探測限更低；在不銹鋼中Si288.16干擾嚴(yán)重，Si251.16更適合；在鋁硅鑄造合金中，Si的含量較高，Si390.55更合適。
注意：同一元素在不同基體中的最佳分析線可能不一致，一般按照《分析化學(xué)實驗室手冊》或相關(guān)國家標(biāo)準(zhǔn)上的推薦來設(shè)置，若推薦譜線不合適，可選擇火花強(qiáng)度適宜，無自吸和自蝕的銳線。
?
光譜曲線
?
2、如何對直讀光譜儀譜線進(jìn)行校正？
由于外界環(huán)境變化、儀器設(shè)施改動和時間累積等原因，譜線會發(fā)生漂移，此時可利用光譜校正標(biāo)樣對儀器進(jìn)行校正，光譜校正標(biāo)樣屬于儀器的配套產(chǎn)品，在使用過程中應(yīng)當(dāng)節(jié)約，盡量不要用作其他用途。當(dāng)光譜校正標(biāo)樣使用完以后，請聯(lián)系儀器維護(hù)工程師，不建議自行購買。一般校正的方法如下：
全譜型：只需激發(fā)單塊標(biāo)樣，即可通過軟件算法自動完成所有譜線的校正。
多道型：通過描跡完成校正，校正時需激發(fā)一組標(biāo)樣才能完成所有通道的校正，如果儀器各通道的漂移不一致，單純的描跡無法完成校正，需要通過調(diào)整出射狹縫位置或折射鏡角度，來校正譜線的變化，此操作需要專業(yè)的維修工程師才能完成。
3、直讀光譜儀的安裝須滿足什么條件？
?
環(huán)境要求：
（1）光譜儀應(yīng)置于專用的工作空間，附近應(yīng)無有害、易燃及腐蝕性的氣體，不要與化學(xué)分析
放在一起。
（2）保證至少十平方米以上空間。
（3）工作溫度：（10～30）℃，因儀器工作需要恒溫條件，室溫波動要盡量小，室內(nèi)需要安
裝空調(diào)。
溫度控制
（4）存儲溫度：（0～45）℃。
（5）環(huán)境相對濕度：（20～80）％，對于潮濕地區(qū)，需配備一臺除濕機(jī)。
放置位置要求：
（1）光譜儀應(yīng)該放置在一個平整、穩(wěn)定的位置，不應(yīng)該有震動。
（2）光譜儀的背面與墻之間應(yīng)該留有適當(dāng)?shù)木嚯x以方便安裝與維護(hù)。
4、直讀光譜儀電源要求：
（220±20）V AC，50Hz，保護(hù)性接地的單相電源。電源的PE接地必須可靠，以保證儀器正常
工作和避免人體觸電。如果不能保證PE可靠接地，請為儀器提供一條專用地線。
為保證儀器的正常使用，請為儀器配備一臺（1~2）KVA（視接負(fù)載量而定）的單相220V 交
流參數(shù)穩(wěn)壓器。

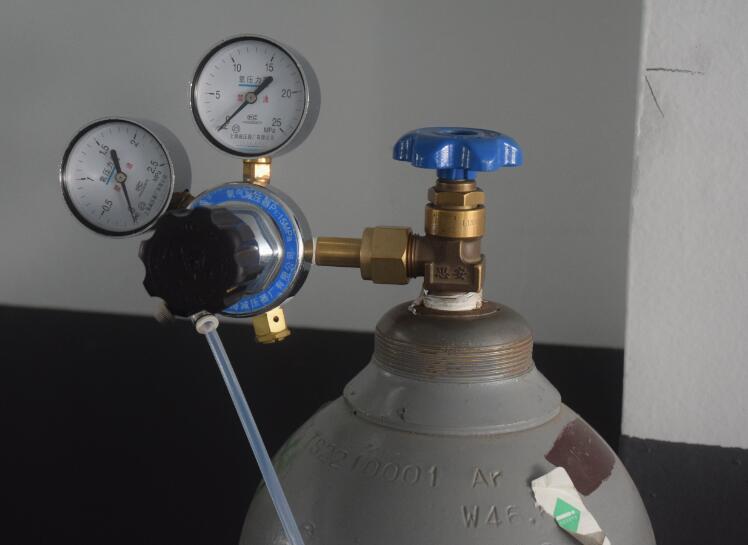

氬氣
5、直讀光譜儀對氬氣要求：
（1）氬氣純度≥99.999%；
（2）氬氣入口壓力：0.5MPa；
7、關(guān)于直讀光譜儀標(biāo)準(zhǔn)樣品：
準(zhǔn)備適合自己產(chǎn)品類型的標(biāo)準(zhǔn)樣品或內(nèi)控樣品。
?
7、光譜儀為什么要扣除光譜背景？
若標(biāo)準(zhǔn)樣品和被測樣品的背景不一致時，容易引起測量誤差；背景強(qiáng)度過大時，嚴(yán)重影響低含量元素的測定，同時造成儀器檢出限過高。因而，扣除背景有利于提高分析結(jié)果的穩(wěn)定性和準(zhǔn)確度，提升儀器靈敏度和檢出限。
多道型直讀光譜儀測量的是各通道出縫寬度內(nèi)的光強(qiáng)累加值，無法區(qū)分背景強(qiáng)度和譜線強(qiáng)度，測量精度受到背景強(qiáng)度的影響。
全譜型直讀光譜儀可以獲得每條譜線的輪廓信息，因此可結(jié)合背景校正技術(shù)，正確區(qū)分背景和譜線，有效提高測量精度。
?

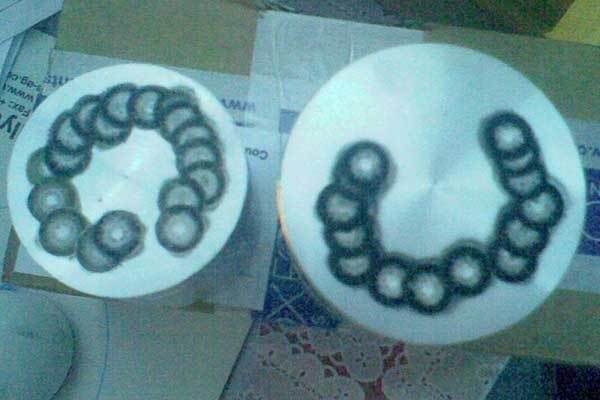

控樣
8、直讀光譜儀如何選擇控樣？
直讀光譜儀使用控樣的思想就好比天平的砝碼調(diào)節(jié)。控樣能夠減少曲線漂移，儀器波動，樣品冶煉和加工工藝等帶來的差異，建議測定樣品時一定要使用控樣校正。
控樣應(yīng)該是一個與分析試樣的冶金過程和物理狀態(tài)一致的標(biāo)準(zhǔn)樣品，其各元素含量應(yīng)當(dāng)準(zhǔn)確可靠、成分均勻、外觀無氣孔、沙眼、裂紋等物理缺陷，并且各元素含量應(yīng)位于校準(zhǔn)曲線含量范圍之內(nèi)，盡可能與分析樣品的含量接近。《校正標(biāo)樣在光電直讀法中的分析研究和運用》（張存貴郝艷峰）一文報道：通過實驗對比發(fā)現(xiàn)，用自己熔煉的校正樣品分析比用市場上采購來的樣品分析準(zhǔn)確性更好，因而建議有實力的廠家，最好是把自己的產(chǎn)品熔煉后重新定值作控樣。
