我們知道在現代檢測方法中直讀光譜儀的檢測數據還是非常的準確的，但在實際檢驗工作中，由于環境變化，時間空間變化，人為操作習慣等即使是直讀光譜儀這樣精密的儀器還是會影響儀器分析的準確性的。

創想儀器檢測中心通過大量比對試驗充分的證明一些規范的操作方法可以做到提高直讀光譜儀分析的準確性的。而直讀光譜儀在光譜分析中得優勢明顯，不僅速度快，分析周期短，穩定性與準確性也好過與傳統的分析方法，在如今社會高速發展的形勢下，儀器分析早已取代了傳統的分析方法，所以現代社會光電直讀光譜儀在現階段工業生產中有著很重要的地位。下面我就就講一下關于提高直讀光譜儀測量準確性的具體辦法。

?

臺式直讀光譜儀

?

直讀光譜儀測量步驟及模式選擇對儀器分析準確性的影響

?

1、現場電源電壓要求：QL-5800A型直讀光譜分析儀的電源電壓一定要是220V，千萬不能用380V電壓，因為HX-750型只是過流保護，沒有過壓保護，并且電壓220V變化小于10%，頻率50HZ，變化小于2%，并且一定要接地良好。

2、使用環境：放置光譜儀的實驗室應該防震，潔凈，通風干燥（如南京麒麟生產的QL-5800A型直讀光譜分析儀的環境要求：溫度23正負5之間，適度在15-70%之間），一般來說直讀光譜儀的相對適度應該小于80%，室內溫度應該保持在0—50度之間，在同一個校準周期內室內溫度變化不超過5攝氏度。

3、檢查氬氣瓶是否有氬氣，并且必須是純度99.99%以上的高純氬氣，氬氣的純度與流量對分析測量值有很大影響.檢查氬氣是否與主機，壓力表正確鏈接，打開氬氣閥，檢查氬氣壓力是否在10bar以上。

?

4、在開機之后到可以測量的這段時間大約在10分鐘左右，在等待過程中可以先進行式樣打磨，試樣打磨對于測量也很重要，如打磨偏細則測得碳含量偏低，如打磨偏粗則測得碳含量偏高，對于試樣的打磨粗磨后，最好用40#的砂子細磨。同一點也不能進行2次激發，否則結果也有偏差。樣品表面紋路清晰，無縮孔，無砂眼則可進行測量分析，打磨好的試樣表面不可以有手觸摸，這是人為操作誤差中常見的誤差，一定要嚴格按安全操作規程操作。

?

5、開機后，檢查氣壓溫度等條件是否滿足儀器正常使用的要求。一般主機壓力顯示在5-5.5之間，溫度在38正負1之間，一切正常時候就可以開始其他操作。

?

6、檢驗電極和激發裝置是否清潔，用電極刷清潔電極和激發裝置，電子表面鈍化則需更換，然后用專業電極安裝工具使其固定在正確位置（一般電極端部到分析面距離4mm）。

?

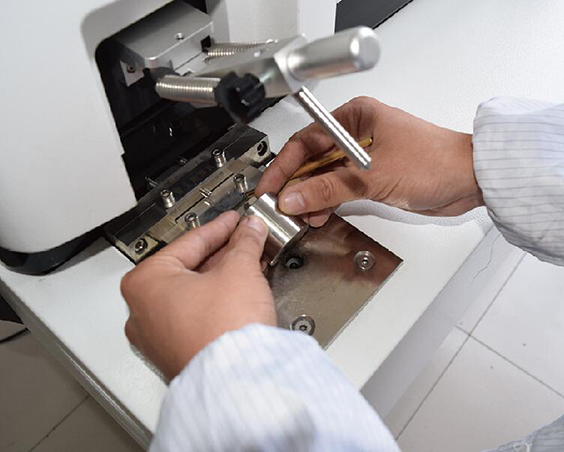

直讀光譜儀激發臺

7、選擇模式，根據所測量試樣的材質不同，而采用其相應的模式，低合金鋼，鉻鋼，鉻鎳鋼等的模式并不相同，應選擇適合材質的模式，這點也很重要，它直讀光譜儀測量準確性的關鍵，簡單的說，直讀分析測量屬于定性定量分析，所以它比其它定性半定量或者定量分析都要更加準確，這也是本文的核心—儀器分析中直讀光譜儀的準確性更好。

?

?8、用廢樣打點，直到打出的點符合3-6 mm金屬光澤點要求后，用與被測樣品相近的標準試樣測量，若標樣的測量值與標準值偏差小，就可以進行測量了，若偏差較大或不穩定，應對此標樣做OPS，若OPS結果仍不理想，那就需要重新制作曲線了，知道問題解決為止。

?

直讀光譜儀標準樣品及標準化對儀器準確度的影響

?

1、電極，適配器，橡膠圈等屬于消耗品，要做到定期檢查，發現不符立即更換，日常的儀器維護也很重要，它直接影響儀器分析的準確性，這點是保證儀器分析準確性的一個重要環節。

?

2、每次測量結束后，一定要認真查看燃燒點是否正常，如發現擴散放電需重新檢測。

?

3、每測量20次左右時應休息一會設備，設備在溫度較高的環境下測量時因該增加休息次數，一面高溫下損壞儀器，影響測量結果，在開關機時注意間隔時間應在5分鐘以上。

?

4、廢氣排放管路需要定期清理，清洗方法：調試氬氣流量開到最大，防止清理管路時廢氣進入氬氣管路形成污染，取下膠皮管，把廢氣排出，注意安裝膠皮管時應用硅子封閉。

?

5、打磨不同基體的試樣應更換砂紙，盡量避免基體時間的污染，做曲線時也要注意。

? ? ? ?無錫創想分析儀器有限公司
