光譜儀廠家——創想儀器（GLMY）告訴你關于X熒光光譜儀探測器大揭秘

我們知道x熒光光譜儀的探測器是分析儀器的一個重要器件，因?yàn)?/font>X射線探測器的作用是將X射線光子的能量轉換成易于測量的電信號。所以衡量一臺X熒光光譜儀的性能優良與否與這臺X熒光光譜儀的探測器存在著莫大的關系。所以，在我們選購一臺X熒光光譜儀時，關注探測器的性能是很有必要的，在選用探測器時，我們也就就需要綜合考慮多種因素。

好的探測器不僅需要具有高分辨率和高計數率，還需要有較寬的元素分析范圍和有效活性區。其應用領域和使用環境等也是需要關注的重點之一。

就目前常用的三種X射線探器而言，產生一個離子對的平均能量，在Si(Li)探測器、流氣式正比計數器、閃爍計數器之間大約相差一個量級，而分辨率與一個光子產生的電子數的平方根成正比，故三者之間的分辨率也粗略相差三倍。

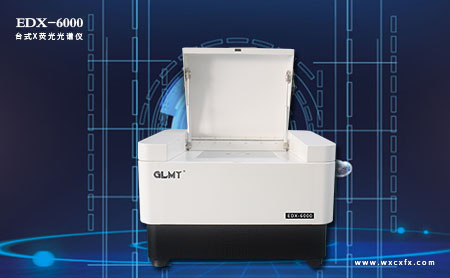

臺式X熒光光譜儀

三種常用x熒光光譜儀探測器對比

Si(Li)探測器

?Si(Li)探測器目前主要應用于能量色散X射線光譜儀，就能量探測器而言，Si(Li)、Si-PIN、高純Ge(HPGe)探測器已得到廣泛使用，SDD、CDD等則主要應用于獲取成分及多維信息。由于Si(Li)探測器等沒有增益，故需要前置放大器。

盡管波長色散X熒光光譜儀由于使用分光晶體而達到約12eV的分辨率，但最新的能量探測器已可達到4eV，在分辨率方面己取得優勢。目前許多廠家已推出了成功的能量色散X射線光譜儀，波長色散與能量色散在X射線光譜儀中的份額已發生明顯變化，能量色散X射線光譜儀的比重顯著增加。事實上，如果新型能量探測器在計數率和制造工藝的穩定性方面能取得突破，則能量色散X射線光僅有可能在未來逐步取代復雜的波長色散X熒光光譜儀系統，成為X熒光光譜分析領域的主流

?

流氣式正比計數器

流氣式正比計數器主要用于輕元素分析，閃爍計數器用于重元素定，此兩種探測器由于分辨率低，必須與分光晶體同時使用，才能得到良好的譜線分辨效率，故主要用于波長色散X熒光光譜儀，盡管曾經有一段時期流行用封閉式氣體正比計數管作為現場分析儀，但由于分辨率太低，再加上溫差電冷能量探測器的廣泛采用，僅采用封閉式氣體正比計數管的現場X射線分析儀在國際上已基本淘汰。

目前能量探器的分辨率和計數率多已達到實用水平，有些類型的能量分辨率甚至已接近理論極限。應該指出的是，采用不同的準直器，所得分辨率會有所差別。
