X熒光光譜儀在鐵合金成分分析中扮演著重要角色，而樣品制備則是確保分析結果準確性的關鍵步驟。針對鐵合金的特性，常用的樣品制備方法主要有粉末壓片法和熔融法。

粉末壓片法因其簡便快捷而廣受歡迎。First，需將鐵合金樣品進行粉碎處理，通常使用機械振動磨或球磨機，以確保樣品顆粒度均勻，一般控制在32μm至74μm之間。粉碎后的樣品裝入模具中，通過電動液壓機施加一定壓力，制成具有一定緊實度和均勻性的圓片。在壓片過程中，可添加聚乙烯醇溶液等黏合劑以增加樣品的黏結力。粉末壓片法操作簡單，但存在基體效應和顆粒效應，可能影響分析結果的準確性，因此適用于快速分析。

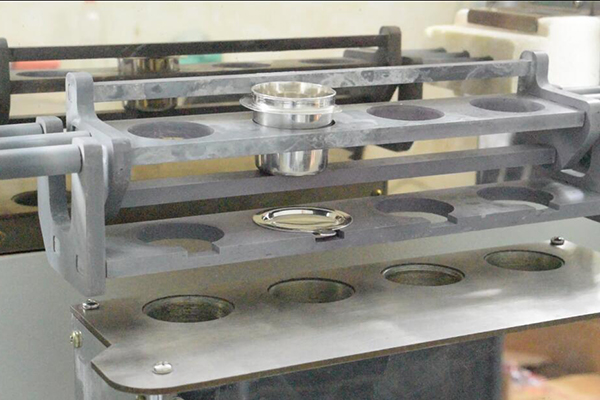

熔融法則能更有效地消除基體效應和顆粒效應，提高分析結果的準確度和精密度。該方法將鐵合金樣品與熔劑混合，在高溫下熔融，形成均勻的玻璃狀熔片。在熔融過程中，需特別注意防止鉑金坩堝的腐蝕，可通過預氧化或使用濕法氧化結合干法熔融的新技術來解決這一問題。熔融法制樣雖然操作復雜、周期長，但能夠制得高均勻度的樣品，適用于對分析結果有較高要求的場合。

在樣品制備過程中，還需注意以下幾點：

一是確保樣品均勻，避免成分偏析；

二是控制樣品顆粒度，以減小顆粒效應的影響；

三是選擇合適的黏合劑或熔劑，以確保樣品的穩定性和分析結果的準確性；

四是對于熱處理過程不同的樣品，需盡量選擇化學組成及熱處理過程均一致的樣品進行分析，以避免因熱過程差異導致的分析誤差。

粉末壓片法和熔融法各有優缺點，應根據具體分析需求和實驗室條件選擇合適的樣品制備方法。
