我們知道，直讀光譜儀雖然在操作中較為簡單，但是儀器本身卻包含了較為復雜的系統，在使用過程中難免會出現一些問題，比如檢測過程中某元素數據波動較大等常見問題。為了便于使用者處理運行中所出現的異常現象，縮短儀器停機時間，提高分析的準確性，我們將分享一些直讀光譜儀常見的檢測故障和排查技巧。

現在直讀光譜儀在企業日常生產中肩負著材料的元素分析工作，具有快速，準確，精度高，操作簡單等特點，是化學分析方法無法比擬的。

直讀光譜儀使用過程中，檢測結果一向很準，突然發現檢測結果偏差較大，這是什么原因呢？
在使用直讀光譜儀測樣的過程中，還有許多要注意的細節，包括氬氣氣氛的壓力大小，光室溫度是否穩定，真空度是否達到要求（如果用的是真空光室的話）。只有確保了各種細節，最終才能獲得準確可靠的結果。今天創想儀器光譜儀廠家就以檢測316L不銹鋼時其中銅元素的數據波動進行講解，分析下一下為何會出現這樣的數據不穩定性。
我們來看看下面這種情況：檢測的試樣是316L不銹鋼，其他元素穩定性都很好，為什么銅的檢測數據波動較大呢？

檢測中選用的工作曲線并沒有錯，銅的檢測值成下滑趨勢，推測原因為殘留的少量銅對結果產生不利影響。為了證實這一猜想，我們應當對直讀光譜儀器進行檢查。

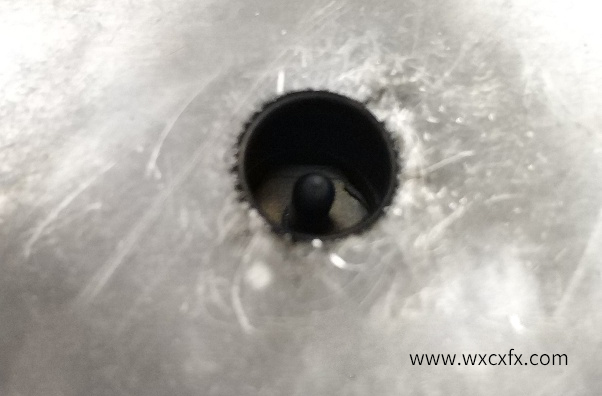

首先，我們應該檢查激發電極。剛開始操作直讀光譜儀的時候，很容易忘記每次測樣之后都要清理電極上的附著物。應當使用電極刷將電極刷干凈，保證尖端成金屬光澤。下面兩張圖分別是激發過后的電極和清理過后的電極。

其次，應當關注檢測試樣的表面處理情況。檢測結果波動有時并非是光譜儀器導致的，而是樣品表面附著了少量其他金屬。出現這樣的原因可能是磨樣機的砂紙沒有及時更換，長期不更換的砂紙不僅會出現打磨困難的情況，還會因為金屬殘留使得其他金屬試樣表面被污染。

比如，打磨完鎳基合金之后，在用磨樣機打磨不銹鋼，如果打磨時間較短很有可能讓不銹鋼表面附著少量鎳，最終導致檢測結果波動和偏高。
總結：所以在使用直讀光譜儀時，每次打樣都要清理電極，保持電極的干凈，無污物。以及在磨樣時注意磨樣機砂紙是否符合磨樣要求，總之，在我們使用期間檢測以上兩點是非常必要的，也是排除直讀光譜儀檢測數據不穩定的因素之一。
